Una soldadura puede verse uniforme y aun así no responder como debería ante las cargas, la vibración o los ciclos de operación de una estructura. En una nave industrial, un mezzanine o una plataforma de maquinaria, una discontinuidad no detectada puede concentrar esfuerzos, acelerar la fatiga y comprometer conexiones críticas. Por eso, saber cómo inspeccionar soldaduras estructurales no consiste solo en observar el cordón terminado: requiere revisar el diseño, el procedimiento de fabricación, las condiciones de montaje y los criterios de aceptación definidos para el proyecto.
La inspección debe estar vinculada al riesgo real de cada unión. No todas las soldaduras cumplen la misma función ni exigen el mismo nivel de control. Una conexión secundaria puede requerir inspección visual rigurosa, mientras que una unión que transmite momentos, soporta equipos dinámicos o participa en un reforzamiento estructural puede necesitar ensayos no destructivos y trazabilidad documental.
Qué se debe revisar antes de inspeccionar una soldadura
La calidad de una unión comienza antes de encender el equipo de soldadura. El inspector, interventor o responsable de calidad debe confirmar que los planos de taller identifican el tipo de unión, la geometría requerida, la longitud del cordón y las zonas donde se especifican soldaduras de penetración completa, de filete o secuencias especiales.
También conviene revisar la compatibilidad entre el material base, el consumible y el procedimiento de soldadura aprobado para el proyecto. Esto incluye verificar la preparación de bordes, la separación entre piezas, la limpieza de las superficies y la accesibilidad para ejecutar y luego inspeccionar el cordón. Si existe corrosión, pintura, humedad, grasa o una mala alineación entre perfiles, el problema debe corregirse antes de soldar, no disimularse después con material de aporte.
En estructuras de mediana y gran escala, la trazabilidad aporta control: identificación de perfiles, certificados de materiales cuando el contrato lo exige, procedimiento aplicado, soldadores calificados y registros de inspección. Estos documentos no reemplazan la observación en campo, pero permiten entender si la unión se fabricó bajo condiciones controladas.
Cómo inspeccionar soldaduras estructurales en obra y taller
La inspección eficaz se realiza en tres momentos: antes, durante y después de la soldadura. Esperar al final limita la posibilidad de corregir causas que ya quedaron incorporadas en la unión.
Inspección previa: geometría, montaje y preparación
Antes de iniciar, se valida que los elementos correspondan a los planos y que no presenten deformaciones que alteren la unión. En conexiones de vigas, columnas, cerchas, escaleras o pasarelas, una desviación de montaje puede generar una separación excesiva o una mala posición de la soldadura respecto a la carga prevista.
Debe comprobarse que las caras a unir estén limpias y que la preparación de biseles, respaldos o aberturas de raíz coincida con lo definido en ingeniería. La secuencia de punteo merece atención especial: los puntos de fijación sostienen la geometría durante el proceso, pero si son inadecuados pueden fisurarse o quedar atrapados como discontinuidades dentro del cordón final.
Inspección durante la ejecución
Durante la soldadura se observan variables que no siempre pueden verificarse al terminar: control de la temperatura cuando aplica, limpieza entre pasadas, remoción adecuada de escoria, orden de deposición y manejo de la distorsión. En fabricación de estructuras metálicas, una secuencia mal planificada puede deformar una placa, desalinear un perfil o introducir esfuerzos residuales innecesarios.
El control no busca detener la producción por detalles menores. Busca detectar desviaciones a tiempo, cuando todavía es posible rectificar una preparación deficiente o ajustar el proceso sin recurrir a reparaciones extensas. Las reparaciones repetidas también requieren evaluación, porque el aporte térmico acumulado puede afectar el comportamiento local del acero y la geometría de la conexión.

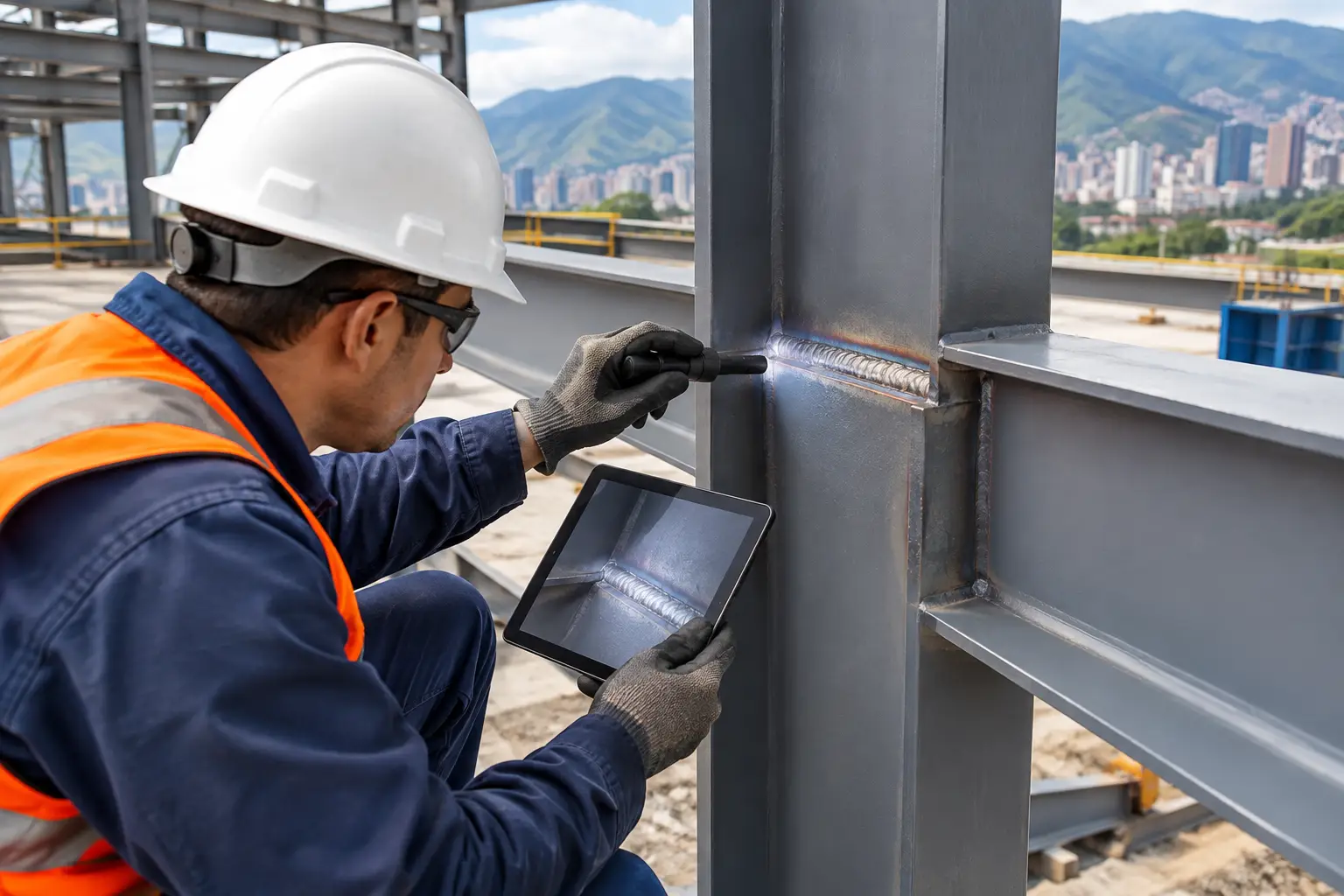

Inspección visual final
La inspección visual es el punto de partida y, en muchas uniones, el método de mayor valor práctico. Debe hacerse con iluminación suficiente, superficies limpias y acceso físico seguro. No basta con mirar a distancia ni revisar únicamente la cara más visible de la unión.
El inspector compara el cordón con los planos y los criterios aplicables al proyecto. Revisa continuidad, longitud, ubicación, tamaño aparente, transición con el metal base y terminación en arranques y finales. Cuando corresponde, se utilizan galgas para verificar dimensiones y medir aspectos específicos de la geometría.
Entre las condiciones que requieren atención están:
- Grietas en el cordón, en el cráter final o en el material base cercano.
- Socavación, es decir, una ranura en el borde del metal base que reduce la sección efectiva.
- Traslape, falta de fusión visible, porosidad superficial o inclusiones expuestas.
- Salpicadura excesiva, perfiles irregulares, terminaciones abruptas y cordones fuera de la ubicación indicada.
- Distorsión de piezas, desalineación de elementos o interferencias con placas, pernos y acabados de protección.
No toda marca superficial es una falla estructural. Una indicación debe ser interpretada por personal competente, con base en el tipo de unión, la solicitación, el código o especificación contractual y el nivel de calidad exigido. El criterio no puede ser solamente estético.
Cuándo aplicar ensayos no destructivos
Hay discontinuidades internas que la inspección visual no puede revelar. En esos casos se emplean ensayos no destructivos, seleccionados de acuerdo con el espesor, la geometría de la junta, el acceso disponible y el tipo de defecto que se busca identificar.
Los líquidos penetrantes pueden evidenciar discontinuidades abiertas a la superficie en materiales no porosos. Las partículas magnéticas se usan en aceros ferromagnéticos para localizar indicaciones superficiales o cercanas a la superficie. El ultrasonido permite evaluar discontinuidades internas y es común en ciertas soldaduras de penetración completa. La radiografía puede proporcionar un registro de condiciones internas, aunque exige controles logísticos y de seguridad particulares.
Aplicar un ensayo más sofisticado no siempre significa inspeccionar mejor. Por ejemplo, una geometría compleja o una superficie mal preparada puede dificultar la interpretación. Lo adecuado es definir, desde el plan de calidad, qué uniones se inspeccionan, con qué método, en qué proporción y bajo qué criterio de aceptación. En conexiones principales, zonas sometidas a carga cíclica, estructuras existentes intervenidas o elementos con consecuencias relevantes para la operación, esa definición debe involucrar a la ingeniería responsable.
Errores que pueden ocultar problemas reales
Un error frecuente es inspeccionar únicamente después de aplicar pintura o protección anticorrosiva. Los acabados son necesarios para la durabilidad, pero deben aplicarse cuando la inspección y las correcciones requeridas estén cerradas. Cubrir una grieta o una porosidad no resuelve el origen del problema y complica la evaluación posterior.
Otro riesgo es aceptar una reparación sin identificar la causa. Si una unión presenta falta de fusión, por ejemplo, reparar solo el punto visible puede ser insuficiente si el origen está en una preparación incorrecta, un acceso limitado o un procedimiento ejecutado fuera de control. La reparación debe documentarse, inspeccionarse nuevamente y, cuando corresponda, aprobarse técnicamente.
También es inconveniente extrapolar criterios entre proyectos. Una soldadura aceptable en un elemento secundario no necesariamente lo será en una conexión de alto compromiso. El uso de la estructura, las cargas, el ambiente corrosivo, la exposición a vibración y la posibilidad de inspección futura cambian las decisiones de calidad.
Inspección de soldaduras en estructuras existentes
En ampliaciones, reforzamientos y repotenciaciones, el diagnóstico requiere especial cuidado. La estructura puede tener capas de pintura, corrosión, deformaciones antiguas, modificaciones sin planos actualizados o zonas con acceso restringido. Antes de intervenir, conviene levantar información sobre la condición de los cordones existentes, las conexiones adyacentes y los elementos que recibirán nuevas cargas.
Si aparecen fisuras, corrosión localizada junto a una unión, deformaciones o desprendimientos de recubrimiento, no debe asumirse una solución estándar. Puede ser necesario evaluar la causa mediante inspección detallada, ensayos y revisión estructural. Soldar sobre una condición deteriorada sin definir su origen puede trasladar el problema a otra zona de la estructura.
Para empresas con plantas en operación, la planeación es tan importante como el ensayo. Hay que coordinar accesos, aislar áreas de trabajo, controlar riesgos de incendio, proteger equipos sensibles y evitar que la intervención afecte la continuidad de procesos críticos.
La calidad se verifica, pero también se gestiona
Una inspección bien ejecutada combina planos claros, fabricación controlada, montaje seguro, personal calificado y registros que permitan tomar decisiones técnicas. La visualización de un buen cordón es valiosa, pero la confiabilidad de una estructura depende de que cada unión responda a la función para la cual fue diseñada.
En proyectos industriales de Antioquia, donde una ampliación o una parada de planta puede afectar la operación, definir el alcance de inspección desde la ingeniería reduce reprocesos, incertidumbre y riesgos en montaje. Cuando hay dudas sobre una unión existente o sobre el nivel de control requerido en una obra nueva, la decisión responsable es evaluarla dentro del sistema estructural completo, no como un detalle aislado.
